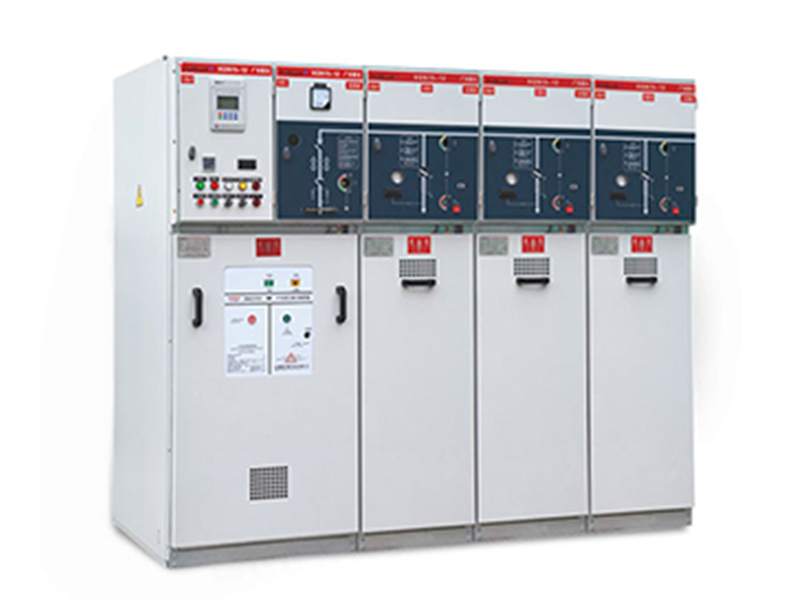

高壓環網柜

產品參數

品牌紫光電氣

名稱交流金屬環網開關設備

型號XGN15-12

適用范圍XGN15-12系列交流金屬開關設備是以六氟化硫開關作為主開關，而整柜采用空氣絕緣適用于配電自動化、即緊湊又可擴充的金屬封閉式開關設備。具有結構簡單、操作靈活、連鎖可靠、安裝方便等特點。

產品詳情

正常使用條件：

海拔高度：≤1000m

環境溫度：+45℃~-35℃，最大溫差≤25℃

日相對濕度平均值不超過95%

月相對濕度平均值不超過90%

抗震能力：地震烈度不超過8級

無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所。

注：超出上述正常使用環境條件，訂貨時需要特殊書面說明

技術參數：

序號	項目名稱		單位	參數
1	額定電壓		KV	12
2	額定雷電沖擊耐受電壓	相間及相對地	KV	75
2	額定雷電沖擊耐受電壓	斷口間	KV	85
3	一分鐘工頻耐受電壓	相間及相對地	KV	42
3	一分鐘工頻耐受電壓	斷口間	KV	48
4	額定頻率		HZ	50
5	額定電流	主母線	A	630 1250
5	額定電流	分支母線	A	630
6	額定短時耐受電流	主回路	KA	20/3S（25/2S）
6	額定短時耐受電流	接地回路	KA
7	額定峰值耐受電流		KA	50 63
8	轉移電流		A	1700
9	防護等級			IP3X
10	負荷開關機械壽命		次	5000
11	接地開關機械壽命		次	3000
12	負荷開關柜	柜寬	mm	375/500/650/750
		柜深	mm	916/940
		柜高	mm	1635/1885
13	斷路器柜	柜寬	mm	650/750
		柜深	mm	916/940
		柜高	mm	1635/1885/2000
